    Netzanschlußfertige Schrittmotorendstufen

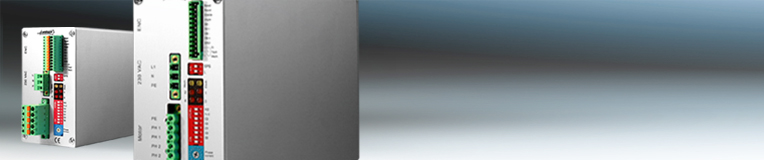

      Schrittmotorendstufen WSE 04.230 AC V01 und WSE 06.230 AC V01 – netzanschlußfertig:


Maximale Leistung in kleinster Bauform




Kompaktes Metallgehäuse auch für kleine Schaltschränke
– als Hutschienen- oder Wandmontageversion lieferbar


Extrem verlustarme Endstufe durch neueste FET-Technologie


keine Fremdbelüftung erforderlich




Kostengünstiges System durch direkten Netzanschluß ohne Transformator
– 325VDC Motorspannung




Optimal mit STÖGRA-Motorserien SM 87, SM 88 und SM 107
(jeweils mit neuen für 325VDC-Betrieb geeigneten Wicklungen)






2A bei 325VDC am Motor entspricht leistungsmäßig
einer konventionellen Motor-/Verstärker-Kombination von 8A /80VDC,
4A bei 325VDC entspricht konventionell 12A/110VDC,
und 6A bei 325VDC entspricht konventionell 12A/160VDC




über DIP-Schalter sind verschiedene Schrittwinkel von 200 bis 12800 Schritte pro Umdrehung einstellbar
– Mikroschritt für optimalen Motorrundlauf




Phasenströme über Schalter einstellbar von 0 bis 4A/Phase
– als Version WSE 06.230VAC V01 von 0 bis 6A/Phase




Einfacher Anschluß über frontseitige Schraubklemmen und Federdruckklemmen
für alle Leitungen und Signale




Elektronischer Schutz gegen Kurzschluß (Motorphasen), Übertemperatur (Leistungselektronik)
und Unterspannung


Ausgang Bereitschaftssignal über Relais




Alle Eingangssignale (Takt, Drehrichtung, Reset, Überregen, Entregen, Schrittwinkelumschaltung)
optoentkoppelt



WSE 04.230AC V01
mit Stecker
WSE 04.230AC V01
ohne Stecker
Rückansicht
mit Hutschienenklammer



    Download
        Netzanschlußfertige Schrittmotorendstufen WSE 04.230 AC V01 – Datenblatt (140 KByte)
        Schrittmotor-Steuerungen Gesamtkatalog 2015 – Gesamtkatalog (1827 KByte)
