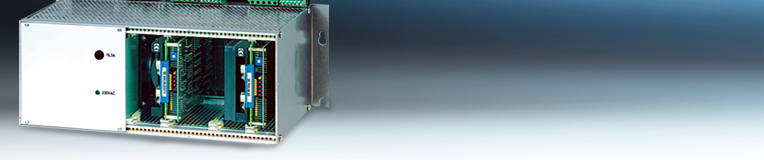

    19 Zoll-Einschub-Systeme ELK/ELR – Wandmontage

      Das System besteht aus zwei verschiedenen Grundversionen:

Wandmontagegehäuse Serie ELK sowie 19-Zoll Einschub-Gehäuse Serie ELR.
Die Gehäuse der Serie ELK.../ELR... sind optional mit Netzteil lieferbar.




      Standardmäßig gibt es 3 verschiedene Baugrößen:

mit integriertem Netzteil und bis zu 3 Steckplätzen für SE- bzw. SERS-Karten

ohne Netzteil mit bis zu 5 Steckplätzen für SE- bzw. SERS-Karten



ELK2 ELK3 ELK4
3HE-½ 19 Zoll 3HE-¾ 19 Zoll 3HE 19 Zoll
Netzteil und 1 Steckplatz Netzteil und 2 Steckplätze Netzteil und 3 Steckplätze

      Folgenden Netzteilvarianten sind möglich:

350 VA oder 500 VA

Ausgangsspannungen: 24 VDC, 60 VDC, 85 VDC und 120 VDC

      Alle Netzeile beinhalten eine zusätzliche zweite 24VDC-Hilfsspannung (max. 2A). Pro Steckplatz gibt es
einen eigenen Lüftersteckplatz. Lüfterkarten können mitbestellt werden oder nachträglich einfach durch
Einstecken im ELK/ELR-Rack nachgerüstet werden.
Für Mikroschrittkarten ab ca. 6A sowie der Serie SE...V31/V33 ab ca. 8A eingestelltem Phasenstrom ist
eine Belüftung der Endstufen notwendig. Bei eingestellter Ruhestromabsenkung und entsprechenden
Motorstillstandszeiten können auch höhere Phasenströme ohne Lüfter eingestellt werden.

      Ausserdem lieferbar sind ELK-/ELR-Systeme für schmale SE- und SERS-Karten, mit 1 bis 4A Phasenstrom
und 24 oder 60VDC Versorgungsspannung - z.B. SE P05.02.24 V2, SE 400.04.60 V33, SERS 03.60 V04, usw.
Die Gehäuse sind standardmäßig mit Netzteil und max. 6 SE oder SERS-Karten sowie ohne Netzteil
und max. 8 SE- oder SERS-Karten lieferbar.
